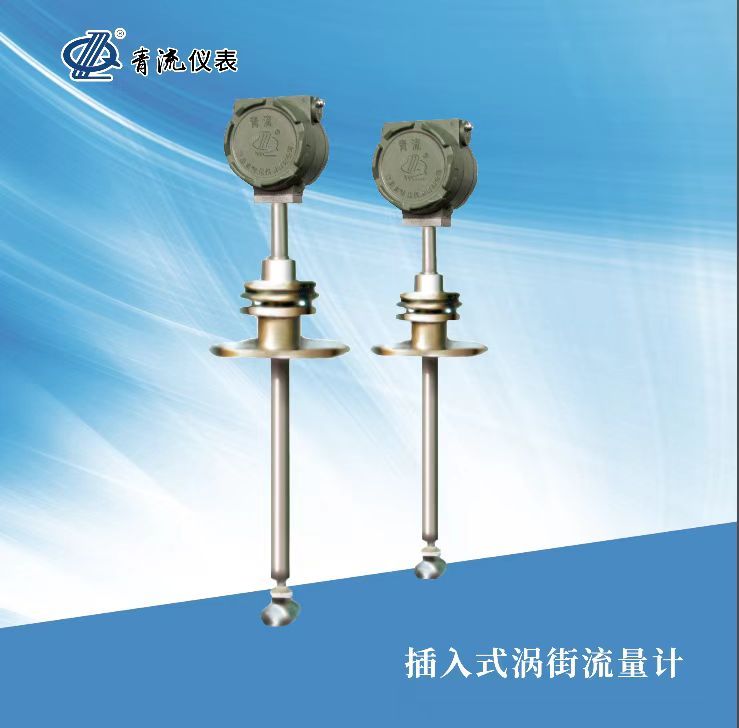

插入式涡街流量计

插入式涡街流量计

分享
  • 产品详情
  • 产品参数
  • 产品评论

特点:

1、与其它节流式差压流量计相比较,耐磨损,压损小;

2、安装直管段要求低,上游直管段0-3D,下游直管段0-1D;

3、抗振动、抗干扰性好;

4、耐高温,工作温度可达700℃;

5、管径适用性好,改变β值即可不改变管道直径而改变流量测量范围,避免缩管麻烦;

6、不粘附抗堵塞,具有自清洁功能,适用于脏污流体(如焦炉煤气、渣油等)的流量测量。


技术特性:

1、公称通径:DN50-DN300(mm);

2、公称压力:PN1.0、PN1.6、PN4.0(MPa);

3、准确度等级:0.5级(相配的差压变送器精度应等于或优于0.2级)、1.0级;

4、重复性:0.15%、0.30%;

5、量程比(范围度)10:1;

6、工作温度范围:- 40℃~700℃;

7、环境温度范围:- 20℃~65℃;

8、适用流体介质:气体、液体、饱和蒸汽和过热蒸汽。


20180305


公称通径
10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
公称压力
1.6、2.5、4.0(MPa)
介质温度
-40~150℃;250℃;300℃;350℃;400℃
精确度
1.0级;1.5级
输出信号
方波:高电平≥6V,低电平<2V;标准电流4~20mA
供电电压
+12VDC~24VDC
阻力系数
Cd≤2.4
防爆标志
ExiaIIC T4/T5/T6 Ga
环境条件
温度-40~55℃,相对湿度5%~90%,大气压力86~106kPa  (防爆型请参照防爆仪表产品说明书)
适用介质
气体、液体、蒸汽
防爆关联设备
齐纳安全栅
表体材料
表体材料304不锈钢,检测元件材料1Cr18Ni9Ti(其它材料协议供货)
